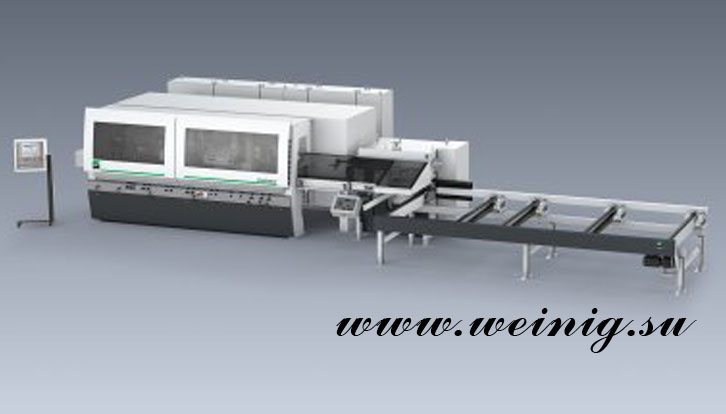

WEINIG E1 (загрузка) к строгальному станку:

Применяется для непрерывной загрузки заготовок одинаковых и  неодинаковых длин в строгально-калевочные (продольно-фрезерные) станки с коротким загрузочным столом.

Процесс загрузки включает в себя:
• Ручную укладку деталей из штабеля в механизацию.
• Визуальную оценку и отбраковку.
• Буферизацию заготовок для обеспечения непрерывной загрузки  заготовок в строгально-калевочный станок.

Входная механизация Weinig позволяет повысить производительность строгально-калевочного станка за счет формирования буферных накопителей (загрузка стык-в-стык). Заготовки укладываются на цепной конвейер вручную.  Далее осуществляется автоматическая подача отдельных заготовок через магазин подачи.

Входная механизация Weinig High Mech E 1 состоит из: плоского магазина с ускорителем для непрерывной загрузки досок одинаковой и неодинаковой длины в строгально-калевочный (продольно-фрезерный) станок с коротким загрузочным столом.

Примечание: технические данные дают общее представление об основных характеристиках пристаночной механизации Вайниг. Более подробную информацию, с учётом Ваших индивидуальных требований, можно получить в официальном представительстве WEINIG, в г. Санкт-Петербурге. В зависимости от исполнения и применения дополнительного (опционального) оснащения возможны другие характеристики.

Технические характеристики + -
Скорость подачи строгально-калевочного станка макс. 80 м / мин. стандартное оснащение
Скорость подачи строгально-калевочного станка макс. 100 м/мин. опция
Необходимая площадь для установки станка длина ок. 1800 мм, ширина ок. 6500 мм
Обслуживающий персонал 1 оператор
Механизация Weinig High Mech E 1 ориентированна на выпуск следующей продукции размеры заготовок
Длина 1800 - 6100 мм
Другие длины опция
Разница в длинах заготовок макс.30%
Ширина 50- 230 мм
Высота 12- 100 мм
Поперечное сечение макс. 100 см²
Макс. вес одной заготовки 30 кг
Допуск по кривизне ½ высоты
Влажность древесины 10- 15%
Подключение электрики 400В / 50Гц
Подключение пневматики 6 Бар
#
Полезная информация + -

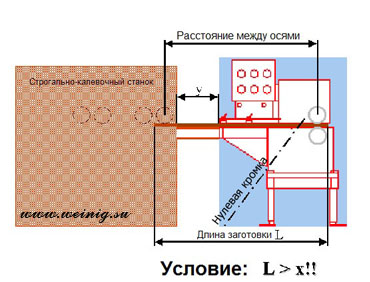

4-вальцовый ускоритель. Стандартный ускоритель оснащен парой вальцов и подходит для размеров заготовок, названных в технических данных. Стандартный ускоритель для механизации Вйаниг используется в тех случаях, когда длина самой короткой заготовки L длиннее, чем расстояние между вальцами "x" – расстояние между первым вальцом подачи строгально-калевочного станка и первой парой вальцов ускорителя. Размер «у» - это длина стола для передачи и может меняться в зависимости от скорости подачи и стола перед первым шпинделем строгального станка. L>x, где L - длина самой короткой доски, а x – это расстояние между первым вальцом подачи строгально-калевочного станка и парой вальцов ускорителя. Если заготовка с наименьшей длиной короче, чем расстояние между вальцами "X" между первым вальцом подачи строгально-калевочного станка и второй парой вальцов ускорителя, то используется 4-вальцовый ускоритель. Вторая пара вальцов ускорителя Weinig предназначена для транспортировки заготовки из области нулевой линии, чтобы следующую заготовку можно было снова транспортировать до упора. Такой ускоритель применяется, например, в специальных комплектах оснастки для обработки коротких деталей.
