WEINIG Turbo-S 1000:


Особенностью линии сращивания Turbo-S 1000 Grecon является уникальная запатентованная комбинация фрезерных узлов. А именно, два фрезерных  узла, соединенных ленточными транспортерами, работают независимо друг от друга. Благодаря такой конструкции Turbo-S 1000  обеспечивает максимальную производительность и отличное качество готовых продуктов, как горизонтальных, так и вертикальных соединений на минишип. Модульная система линии позволяет оснащать станок Turbo-S 1000 в зависимости от требований заказчика.

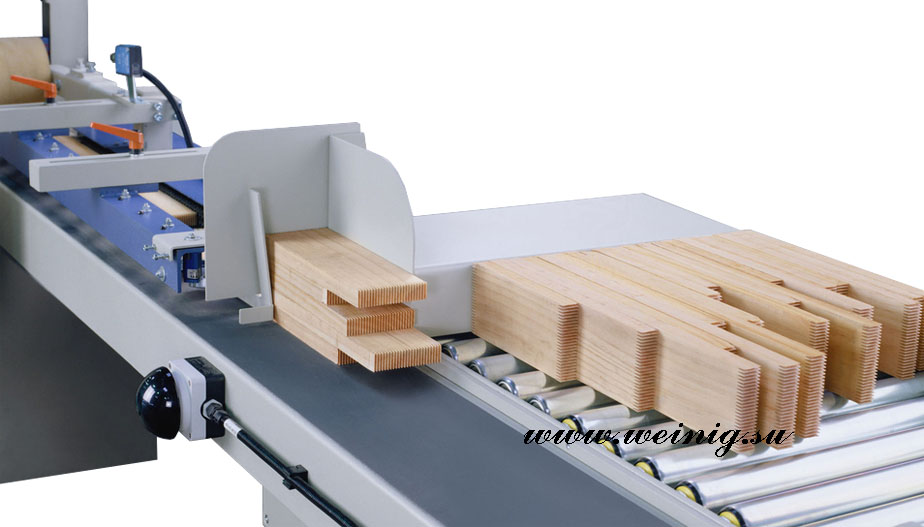

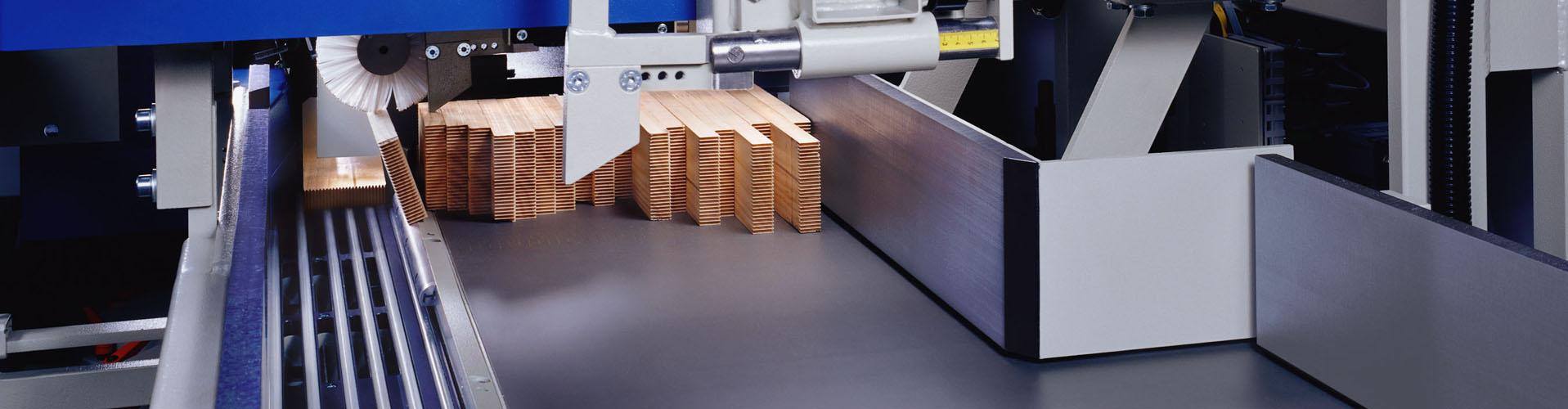

На этой линии сращивания можно фрезеровать пакеты заготовок шириной 600 мм, максимальная высота фрезерования 225 мм. Изначально пакет заготовок выравнивается по торцу и обрезается под прямым углом. Первый фрезерный узел нарезает профиль шипа по торцу пакета заготовок. После передачи пакета посредством ленточного транспортера на второй фрезерный узел, где нарезается шип по второму торцу заготовок в пакете, на профили шипов наносится точно дозированное количество клея при помощи системы нанесения клея Flankenjet Grecon. Затем пакеты разобщаются на отдельные заготовки и на участке сборки собираются без смещений в единую ламель.

Двигатели подачи с частотной регулировкой в сочетании с устройством для автоматического измерения длины  гарантируют точное позиционирование ламели в гидравлическом торцевом прессе.

Встроенная пила нарезает ламель на желаемые конечные  длины, а толкатель передает заготовки в канал пресса.  Таким образом, канал пресса может заполняться одновременно с процессом прессования, и производительность торцевого пресса может достигать до 12 циклов прессования / мин.  На выходе из пресса возможно применение делительных пил. В качестве опции доступны также верхний и нижний подрезные узлы, которые вместе с фрезерным шпинделем Weinig обеспечивают фрезерование зубьев без сколов.

Примечание: технические данные дают общее представление об основных характеристиках моделей этого ряда линий сращивания. Более подробную информацию, с учётом Ваших индивидуальных требований, можно получить в официальном представительстве WEINIG, в г. Санкт-Петербурге. В зависимости от исполнения и применения дополнительного (опционального) оснащения возможны другие характеристики.

Технические характеристики + -
Длина заготовок 150–1000 мм
Ширина заготовок 40–205 (опционально 225) мм
Толщина заготовок 20–80 мм
Длина готовой детали 3000–6100 мм
Давление прессования 120 (145) кН
Макс. сечение заготовок при длине шипов 10/11 мм 100 (120) см² (мягкая древесина)
Макс. сечение заготовок при длине шипов 10/11 мм 80 (96) см² (твердая древесина)
Производительность (вертикальное сращивание), 30 x 90 x 400 мм 46,04 м/мин.
Производительность (горизонтальное сращивание), 22 x 50 x 350 мм 25,69 м/мин.
Вид подачи заготовок ленточный транспортер / цепная подача
Вид фрезы пакетная комбинация фрез
Вид разборки на отдельные заготовки автоматический
Вид пресса двухканальный пресс
Функция «ведение статистики» в стандартном оснащении
Диагностическая система в стандартном оснащении
Заготовки разной длины в стандартном оснащении
Количество промежуточных пропилов любое
Предотвращение сколов (подрезные агрегаты) опция
Мин. толщина заготовки 16 мм опция
Макс. толщина заготовки 100 мм опция
Мин. ширина заготовки 30 мм в стандартном оснащении
Вибрационный упор в стандартном оснащении
Контроль направления заготовки в стандартном оснащении
Защита от щепок в стандартном оснащении
Клеенаносящая система Flankenjet в стандартном оснащении
Обмен данными (дистанционное обслуживание) опция
Резервная мощность фрезерного шпинделя опция
Вид подачи с частотно-регулируемым приводом в стандартном оснащении
Вид подачи с серворегулированием опция
Мощность привода фрезерного шпинделя 22 (37) кВт
Мощность привода стружечного агрегата (и подрезных агрегатов) 11,5 кВт
#
Полезная информация + -

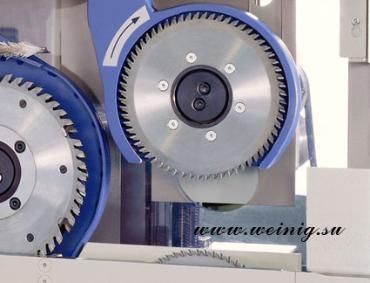

Подрезатели снизу и сверху. В качестве опции доступны верхний и нижний подрезные узлы, которые вместе с фрезерным шпинделем Weinig обеспечивают фрезерование шипов без сколов.
